Код № С1049 Превышено время фазы управления датчиком скорости ЗП колеса

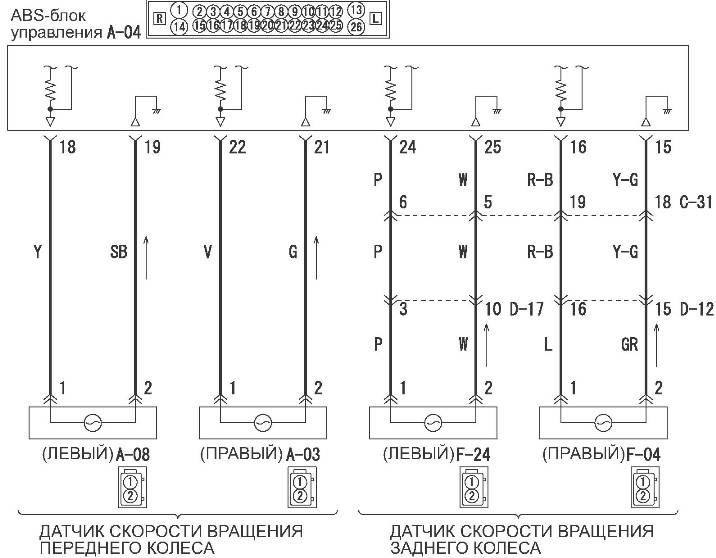

Цепь датчика скорости вращения колеса

Цветовая кодировка проводов

В: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой BR: Коричневый О: Оранжевый GR: Серый R: Красный Р: Розовый V: Фиолетовый PU: Пурпурный SI: Серебристый

ОСТОРОЖНО

Если в шине CAN есть какая-либо неисправность, может быть выдан неверный код диагностики. Прежде чем выполнять эту диагностику, следует продиагностировать шину CAN (54С, Анализ кодов диагностики неисправностей 54С-18).

РАБОТА

• Датчик скорости колеса является в некотором роде генератором импульсов. Он состоит из модуляторов (пластин, на которых попеременно расположены южные и северные полюса магнитов), которые определяют скорость вращения колеса, т.к. диск вращается с той же скоростью, что и колесо. Датчик генерирует частотный импульсный сигнал, пропорциональный частоте вращения колеса.

• Эти импульсные сигналы, создаваемые датчиками скорости колеса, поступают в ABS-ECU. ABS-ECU по частоте импульсного сигнала определяет скорость вращения колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ ДИАГНОСТИКИ

Этот код диагностики выдается при обнаружении одной из перечисленных ниже неисправностей:

• Если давление тормозной жидкости слишком долго остается низким.

• Если давление тормозной жидкости поддерживается в течение долгого времени.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или разъемы

• Внешние шумовые помехи

• Неисправность датчика скорости колеса

• Неисправность ABS-ECU

• Слишком большое расстояние между датчиком скорости колеса и задающим диском

• Налипание инородных материалов на датчик скорости колеса

• Налипание инородных материалов на задающий диск

• Неисправность подшипника колеса

• Ненадлежащая установка датчика скорости колеса

• Деформация задающего диска

• Нарушение рисунка намагниченности задающего диска

• Выкрашивание зубьев задающего диска

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью M.U.T.-III

Диагностика шины CAN проводится с помощью M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 3. НЕТ : Отремонтировать шину CAN (54С - Выявление неисправностей По завершении перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики после переустановки шины CAN

Q: Выдается ли код диагностики № С1049?

ДА : Перейти к Шагу 3. НЕТ: Диагностика завершена.

ШАГ 3. Код диагностики M.U.T.-III

Проверить, выдаются ли также коды диагностики № С102В, С1032, С1035 и С1044.

Q: Выдаются ли также коды диагностики № С102В, С1032, С1035 и С1044?

ДА : Провести диагностику по

соответствующим кодам диагностики и перейти к Шагу 5. НЕТ : Перейти к Шагу 4.

ШАГ 4. Перечень данных M.U.T.-III

Проверить следующие эксплуатационные характеристики. • Наименование №04: Датчик скорости ЗП колеса

Q: Является ли результат проверки нормальным?

ДА : Периодическая неисправность (00 - Что делать с периодическими неисправностями НЕТ : Перейти к Шагу 5.

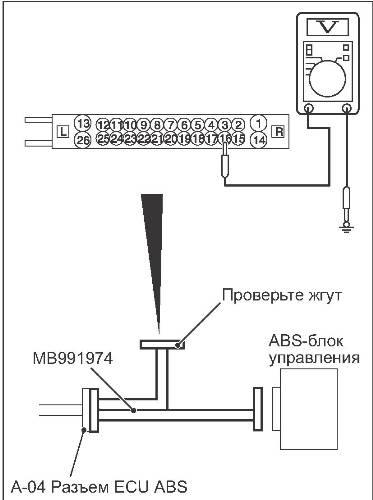

(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить напряжение со стороны разъема специального инструмента.

ПРИМЕЧАНИЕ: Подсоединять специальный инструмент - жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается.

(2) Перевести переключатель зажигания в положение ВКЛ.

(3) Измерить напряжение между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове», а также между клеммой заземления датчика скорости колеса №15 и «массой на кузове».

НОРМА: 1 В или менее

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 6.

НЕТ (Результат измерений на клемме №16 или №15 не соответствует норме): Перейти к Шагу 7.

AC606869CR

(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить сопротивление со стороны разъема специального инструмента.

ПРИМЕЧАНИЕ: Подсоединять специальный инструмент - жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается.

(2) Измерить сопротивление между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове», а также между клеммой заземления №15 и «массой на кузове».

НОРМА: Прерывание

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 9.

AC606869CS

НЕТ (Результат измерений на клемме №16 или №15 не соответствует норме): Перейти к Шагу 7.

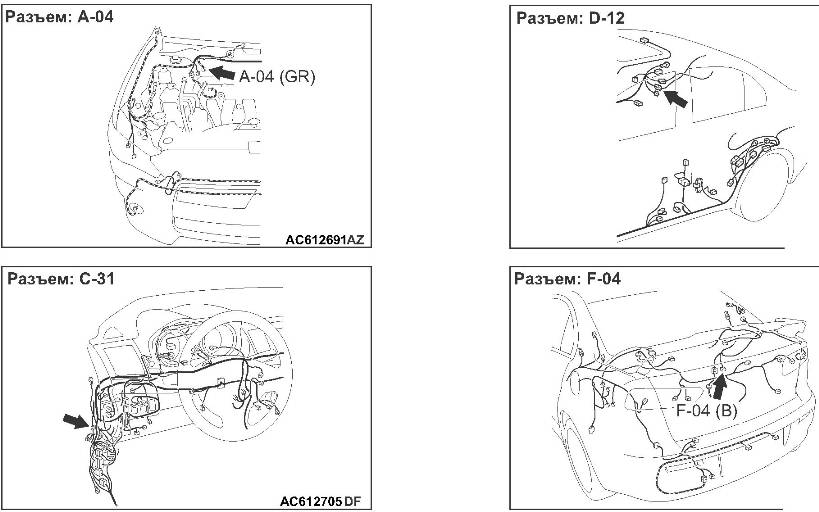

ШАГ 7. Проверка разъема: разъем ABS-ECU А-04, промежуточные разъёмы С-31 и D-12, разъем датчика скорости <ЗП> колеса F-04

ШАГ 8. Проверка жгута электропроводки между клеммой №16 разъема ABS-ECU А-04, и клеммой №1 разъема датчика скорости <ЗП> колеса F-04, а также между клеммой №15 разъема ABS-ECU А-04, и клеммой №2 разъема датчика скорости <ЗП> колеса F-04. • Проверить наличие короткого замыкания в цепи датчика скорости <ЗП> колеса.

Q: Является ли результат проверки нормальным?

ДА : Заменить датчик скорости <ЗП> колеса. НЕТ : Отремонтировать жгут электропроводки.

ШАГ 9. Измерение напряжения на разъеме ABS-ECU А-04

(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъемам со стороны ABS-ECU и со стороны жгута, после чего измерить напряжение со стороны разъема специального инструмента.

(2) Перевести переключатель зажигания в положение ВКЛ.

(3) Измерить напряжение между между клеммой питания датчика скорости колеса и (сигнальная клемма) №16 и «массой на кузове».

НОРМА: Напряжение в системе

ШАГ 10. Проверка жгута электропроводки между клеммой №16 разъема ABS-ECU А-04, и клеммой №1 разъема датчика скорости <ЗП> колеса F-04, а также между клеммой №15 разъема ABS-ECU А-04, и клеммой №2 разъема датчика скорости <ЗП> колеса F-04. • Проверить наличие обрыва цепи датчика скорости <ЗП> колеса.

Q: Является ли результат проверки нормальным?

ДА: Перейти к Шагу 11.

НЕТ : Отремонтировать жгут электропроводки.

ШАГ 11. Проверка датчика скорости колеса как единого узла

Q: Является ли результат проверки нормальным?

ДА: Перейти к Шагу 13.

НЕТ : Заменить датчик скорости колеса.

ШАГ 12. Проверка разъема: Разъем ABS-ECU А-04

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 16.

НЕТ : Отремонтировать неисправный разъем.

ШАГ 13. Проверка установки датчика скорости колеса

Проверить, как установлен датчик скорости <ЗП> колеса (датчик скорости колеса отсоединен, плохо закреплен крепежный болт и т.д.).

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 14. НЕТ : Установить датчик скорости колеса правильно.

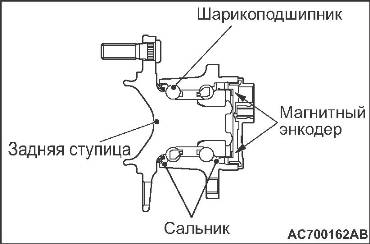

ШАГ 14. Проверка расшатанности подшипника колеса

ПРИМЕЧАНИЕ: Расшатанный подшипник колеса может привести к увеличению расстояния между датчиком скорости колеса и задающим диском. Проверить расшатанность подшипника <ЗП> колеса (27 - Обслуживание на машине 27-2.)

Проверить наличие налипания посторонних материалов на задающий диск и его деформации.

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 16.

НЕТ (налипание посторонних материалов):

Снять посторонние материалы и очистить задающий диск, стараясь не повредить магнит и не нарушить его магнитные свойства. НЕТ (Деформация): Заменить узел ступицы заднего колеса.

ШАГ 16. Проверка сброса кода диагностики.

(1) Стереть код диагностики.

(2) Развить на транспортном средстве скорость не менее 20 км/ч.

ПРИМЕЧАНИЕ: В некоторых случаях сигнальная лампа ABS не гаснет, пока не будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № С1049?

ДА: Заменить ABS-ECU. НЕТ: Диагностика завершена.
