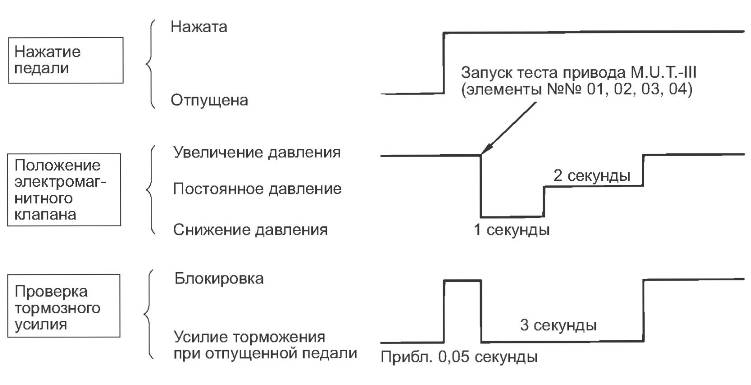

Проверка узла гидросистемы при разрядке батареи1. Поднять транспортное средство с помощью домкрата и установить на упор в указанных точках. ОСТОРОЖНО Прежде чем подключать или отключать M.U.T.-III следует обязательно перевести переключатель зажигания в положение «БЛОКИРОВКА» (ВЫКЛ). 2. Прежде чем проводить настройку M.U.T.-III следует обязательно перевести переключатель зажигания в положение «БЛОКИРОВКА» (ВЫКЛ). 3. Убедиться, что рукоятка переключения находится в положении «N», после чего запустить двигатель. 4. Проверки привода от 01 до 04 выполняются с помощью M.U.T.-III при нажатой педали тормоза. В ходе проверок следует пробовать вращать колеса вручную, чтобы убедиться в изменении усилия торможения. ПРИМЕЧАНИЕ:. • При проверке привода сигнальная лампа ABS мигает с частотой 2 Гц. • Если ABS-ECU отключается защитной функцией, провести проверку привода М.U. T.-III невозможно. • После окончания проверки привода сигнальные лампы тормоза и ABS загораются до тех пор, пока переключатель зажигания снова не будет переведен в положение ВКЛ, либо пока не закончится обмен данными между M.U.T.-III и ABS-ECU.  5. Обозначения смотри выше. 6. При обнаружении какой-либо неисправности, необходимо принять соответствующие действия, указанные в «таблице оценок». «Таблица оценок»
7. После осмотра перевести переключатель зажигания в положение «БЛОКИРОВКА» (ВЫКЛ), после чего отсоединить M.U.T.-III.
ВНИМАНИЕ Когда ABS не работает, положение транспортного средства во время торможения будет неустойчиво. Если разъем ABS-ECU отсоединен или ABS не работает по какой-либо другой причине, использовать транспортное средство не рекомендуется. Если аккумуляторная батарея полностью разряжена, и двигатель был запущен с помощью провода для запуска от внешнего источника, следует дождаться зарядки батареи, в противном случае возможен перебой работы двигателя и машина не поедет. Это вызвано тем, что при проведении первоначальной проверки ABS потребляет большое количество электроэнергии. Поэтому необходимо полностью зарядить батарею. |
|
|
