Код № С1073 Неисправность цепи электродвигателя привода

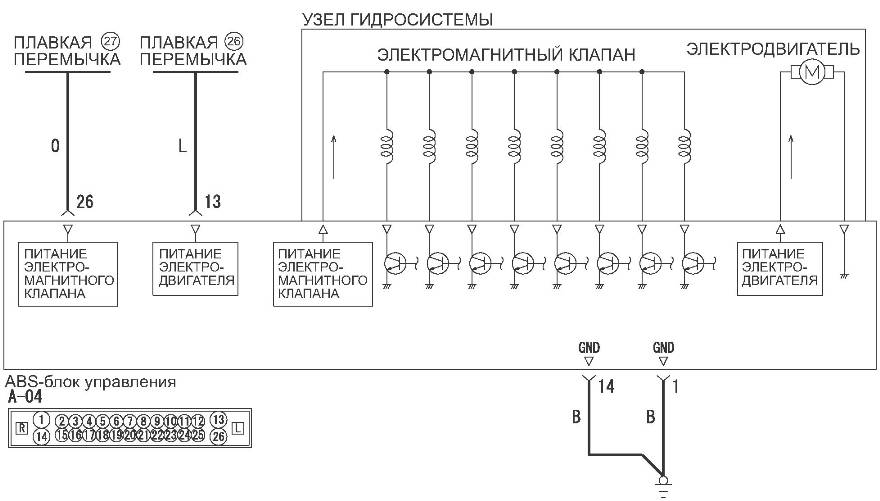

Цепь питания электромагнитного клапана и электродвигателя

Цветовая кодировка проводов В: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой BR: Коричневый О: Оранжевый GR: Серый R: Красный Р: Розовый V: Фиолетовый PU: Пурпурный SI: Серебристый

ОСТОРОЖНО Если в шине CAN есть какая-либо неисправность, может быть выдан неверный код диагностики. Прежде чем выполнять эту диагностику, следует продиагностировать шину CAN (54С, Анализ кодов диагностики неисправностей 54С-18).

РАБОТА

• В ABS-ECU предусмотрена цепь питания (клемма №13) электродвигателя для привода насоса. Энергия на электродвигатель для привода насоса подается от датчика электродвигателя, являющегося частью ABS-ECU.

• Датчик электродвигателя для привода насоса, являющегося частью ABS-ECU, всегда выключен, за исключением тех случаев, когда при запуске двигателя транспортного средства идет рабочая проверка ABS или проверка электромагнитного клапана электродвигателя.

• ABS-ECU запускает электродвигатель для привода насоса включением датчика электродвигателя, являющегося частью ABS-ECU.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ ДИАГНОСТИКИ

Если во время или после окончания работы электродвигателя для привода насоса перепад напряжения на его датчике слишком высок, работа электродвигателя останавливается и выдается данный код диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Текущая неисправность

• Неисправность плавкой перемычки

• Поврежден жгут электропроводки или разъемы

• Ненормальная работа аккумуляторной батареи или генератора переменного тока

• Неисправность ABS-ECU

Прошлая неисправность

• Выполнить диагностику, уделяя особое внимание неисправностям жгута электропроводки и разъемов на участке между цепью питания (клемма №26 разъема ABS-ECU А-04) и электродвигателем ABS-ECU или цепью заземления (клемма №1 разъема ABS-ECU А-04). Процедура диагностики описана в разделе Что делать

с прошлыми неисправностями (ГРУППА 00 Что делать с периодическими неисправностями 5).

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью M.U.T.-III

Диагностика шины CAN проводится с помощью M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 3.

НЕТ : Отремонтировать шину CAN

(54С - Таблица диагностики шины CAN По завершении перейти к Шагу 2.

ШАГ 2. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики № С1073?

ДА : Перейти к Шагу 3. НЕТ: Диагностика завершена.

ШАГ 3. Проверка плавкой перемычки: Проверить плавкую перемычку №26.

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 4.

НЕТ : Заменить плавкую перемычку №26.

ШАГ 4. Проверка аккумуляторной батареи

(54А - Проверка аккумуляторной батареи .)

Q: Находится ли аккумуляторная батарея в хорошем состоянии?

ДА : Перейти к Шагу 5. НЕТ : Зарядить или заменить аккумуляторную батарею.

ШАГ 5. Проверка системы зарядки

(16 - Система зарядки

Q: Находится ли система зарядки в хорошем состоянии?

ДА : Перейти к Шагу 6.

НЕТ : Отремонтировать или заменить соответствующий компонент(ы) системы зарядки.

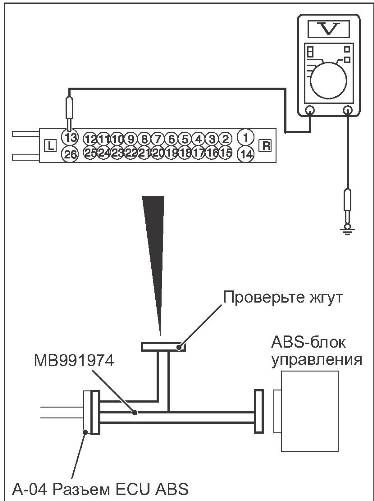

(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить напряжение со стороны разъема специального инструмента.

ПРИМЕЧАНИЕ: Подсоединять специальный инструмент - жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается.

(2) Перевести переключатель зажигания в положение ВКЛ.

(3) Измерить напряжение на участке между клеммой №13 и «массой на кузове».

НОРМА: Приблизительное напряжение аккумуляторной батареи

Q: Является ли результат проверки нормальным?

ДА : Перейти к Шагу 8. НЕТ : Перейти к Шагу 7.

ШАГ 7. Проверка разъема: Разъем ABS-ECU А-04

Q: Является ли результат проверки нормальным?

ДА : В цепи питания электромагнитного клапана может присутствовать обрыв или короткое замыкание. Заменить жгут электропроводки на участке между клеммой №13 разъема ABS-ECU А-04 и плавкой перемычкой №26.

НЕТ : Отремонтировать неисправный разъем.

AC606869CV

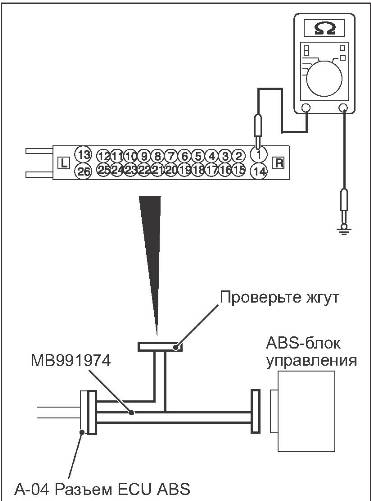

(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить сопротивление со стороны разъема специального инструмента.

ПРИМЕЧАНИЕ: Подсоединять специальный инструмент - жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается.

(2) Сопротивление на участке между клеммой №1 и «массой на кузове»

НОРМА: Непрерывность цепи (2 Q или менее)

Q: Является ли результат проверки нормальным?

ДА: Перейти к Шагу 10. НЕТ : Перейти к Шагу 9.

ШАГ 9. Проверка разъема: Разъем ABS-ECU А-04

Q: Является ли результат проверки нормальным?

ДА : В цепи заземления может

присутствовать обрыв. Исправить жгут электропроводки на участке между клеммой №1 разъема ABS-ECU А-04 и «массой на кузове», а также между клеммой №14 разъема ABS-ECU А-04 и «массой на кузове».

НЕТ : Отремонтировать неисправный разъем.

AC606869CW

ШАГ 10. Проверка сброса кода диагностики.

(1) Стереть код диагностики.

(2) Развить на транспортном средстве скорость не менее 20 км/ч.

ПРИМЕЧАНИЕ: В некоторых случаях сигнальная лампа ABS не гаснет, пока не будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № С1073?

ДА: Заменить ABS-ECU. НЕТ: Периодическая неисправность (00 - Что делать с периодическими неисправностями
