Код № С1608 Неправдоподобные диагностические данные

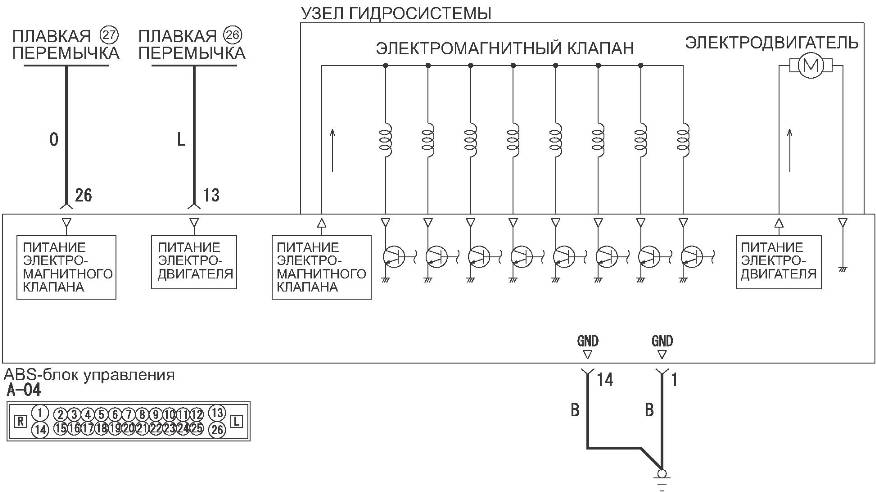

ОСТОРОЖНО • Если в шине CAN есть какая-либо неисправность, может быть выдан неверный код диагностики. Прежде чем выполнять эту диагностику, следует продиагностировать шину CAN (54С, Анализ кодов диагностики неисправностей 54С-18). • Если при включении зажигания отключен разъем ABS-ECU или клемма аккумуляторной батареи, может быть выдан этот код диагностики. • Поскольку после проведения этой диагностики хранившиеся ранее данные о неисправности удаляются, следует воспроизвести неисправное состояние. РАБОТА ABS-ECU хранит коды диагностики и данные о неисправностях в EEPROM*. УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ ДИАГНОСТИКИ • Этот код диагностики выдается в случае ненадежности информации, хранящейся в EEPROM. Данные о неисправностях, хранившиеся в прошлом, никуда не выводятся, и выдается лишь этот код диагностики. • Данный код диагностики может возникнуть, когда отключилось питание ABS-ECU или упало напряжение в момент записи данных в электронно-программируемое EEPROM. ВОЗМОЖНЫЕ ПРИЧИНЫ • Когда переключатель зажигания находится в положении ВКЛ, разъем ABS-ECU или клемма аккумуляторной батареи отключены. • Плохо закрепленная клемма аккумуляторной батареи • Ненормальная работа аккумуляторной батареи • Поврежден жгут электропроводки или разъемы • Неисправность ABS-ECU ПРОЦЕДУРА ДИАГНОСТИКИ ШАГ 1. Диагностика шины CAN с помощью M.U.T.-III Диагностика шины CAN проводится с помощью M.U.T.-III. Q: Является ли результат проверки нормальным? ДА : Перейти к Шагу 3. НЕТ : Отремонтировать шину CAN (54С - Таблица диагностики шины CAN По завершении перейти к Шагу 2. ШАГ 2. Повторная проверка кода диагностики после переустановки шины CAN Q: Выдается ли код диагностики № С1608? ДА : Перейти к Шагу 3. НЕТ: Процедура завершена. ШАГ 3. Проверка аккумуляторной батареи (54А - Проверка аккумуляторной батареи Q: Находится ли аккумуляторная батарея в хорошем состоянии? ДА : Перейти к Шагу 5. НЕТ : Перейти к Шагу 4. ШАГ 4. Проверка системы зарядки (16 - Система зарядки Q: Находится ли система зарядки в хорошем состоянии? ДА : Заменить аккумуляторную батарею. Перейти к Шагу 9. НЕТ : Отремонтировать или заменить соответствующий компонент(ы) системы зарядки. (1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить напряжение со стороны разъема специального инструмента. ПРИМЕЧАНИЕ: Подсоединять специальный инструмент - жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается. (2) Перевести переключатель зажигания в положение ВКЛ. (3) Измерить напряжение на участке между клеммой №26 и «массой на кузове». НОРМА: Приблизительное напряжение аккумуляторной батареи Q: Является ли результат проверки нормальным? ДА : Перейти к Шагу 7. НЕТ : Перейти к Шагу 6. ШАГ 6. Проверка разъема: Разъем ABS-ECU А-04 Q: Является ли результат проверки нормальным? ДА : В цепи питания может присутствовать обрыв или короткое замыкание. Заменить жгут электропроводки на участке между клеммой №26 разъема ABS-ECU А-04 и плавкой перемычкой №27. НЕТ : Отремонтировать неисправный разъем. ШАГ 5. Измерение напряжения на разъеме ABS-ECU А-04

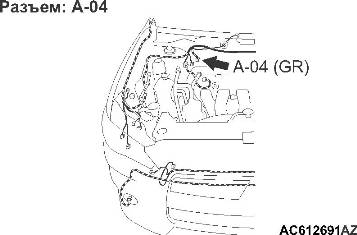

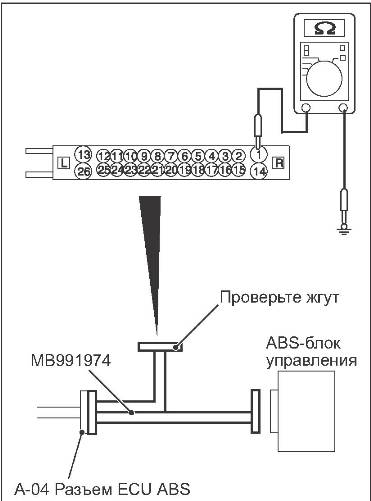

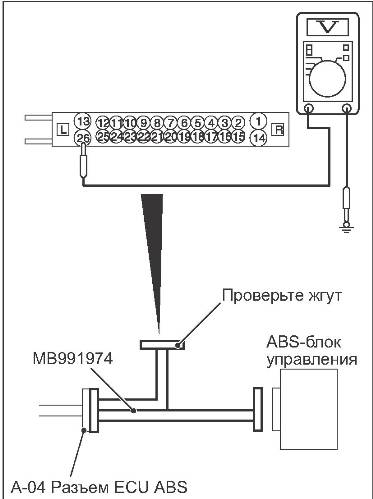

(1) Отсоединить разъем ABS-ECU и подсоединить специальный инструмент жгут проводов для проверки ABS (МВ991974), к разъему со стороны жгута, после чего измерить сопротивление со стороны разъема специального инструмента. ПРИМЕЧАНИЕ: Подсоединять специальный инструмент - жгут проводов для проверки ABS (МВ991974), к ABS-ECU запрещается. (2) Сопротивление на участке между клеммой №1 и «массой на кузове», а также между клеммой №14 и «массой на кузове». НОРМА: Непрерывность цепи (2 Q или менее) Q: Является ли результат проверки нормальным? ДА : Перейти к Шагу 9. НЕТ : Перейти к Шагу 8. ШАГ 8. Проверка разъема: Разъем ABS-ECU А-04 Q: Является ли результат проверки нормальным? ДА : В цепи заземления может присутствовать обрыв. Исправить жгут электропроводки на участке между клеммой №1 разъема ABS-ECU А-04 и «массой на кузове», а также между клеммой №14 разъема ABS-ECU А-04 и «массой на кузове». НЕТ : Отремонтировать неисправный разъем. ШАГ 7. Измерение сопротивления на разъеме ABS-ECU А-04
ШАГ 9. Проверка сброса кода диагностики. (1) Стереть код диагностики. (2) Перевести переключатель зажигания в положение «БЛОКИРОВКА» (ВЫКЛ). (3) Перевести переключатель зажигания в положение ВКЛ. Q: Присутствует ли код диагностики? ДА (Выдается код диагностики С1608): Заменить ABS-ECU. ДА (Выдается код диагностики, отличный от С1608): Проверить наличие неисправностей по полученному коду диагностики. НЕТ: Диагностика завершена. |
|
|
