Продольный рычаг

СНЯТИЕ И УСТАНОВКА

ОСТОРОЖНО

• Детали, отмеченные индексом *¹, должны быть первоначально затянуты с небольшим усилием, и полностью затянуты после того, как ненагруженный автомобиль будет опущен на землю.

• Болты/гайки со стабилизатором трения обозначены индексом "*^2>>. При снятии детали убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

• Болт/гайка со стабилизатором трения обозначен индексом "*^3>>. После снятия замените его на новый.

Операции, выполняемые перед установкой

• Слив тормозной жидкости (См. раздел «ГРУППА 35А», «Обслуживание автомобиля без демонтажа»«Прокачка основной тормозной системы» ]

Операции, выполняемые после установки

• Обследуйте пыльник шарнира пальцами на наличие трещин или повреждений.

• Залив и слив тормозной жидкости (См. раздел «ГРУППА 35А», «Обслуживание автомобиля без демонтажа»- «Прокачка основной тормозной системы» ).

• Проверка и регулировка углов установки колес .

• Проверка и регулировка хода педали стояночного тормоза (См. раздел «ГРУППА 36», «Обслуживание автомобиля без демонтажа»- «Проверка и регулировка хода педали стояночного тормоза» ).

Последовательность демонтажа

1. Датчик скорости заднего колеса<Автомобили с АБС>

2. Зажим

3. Соединение тормозного шланга

4. Кронштейн тормозного шланга

5. Суппорт в сборе

6. Тормозной диск

7. Задняя ступица в сборе

8. Трос стояночного тормоза

9. Задний тормоз в сборе

10. Соединение верхнего рычага

11. Соединение управляющей тяги

12. Соединение стойки стабилизатора

13. Соединение нижнего рычага

14. Продольный рычаг в сборе

СНЯТИЕ СУППОРТА

Закрепите снятый суппорт тормоза в сборе проволокой или подобным материалом для предотвращения падения.

ОСМОТР

• Проверьте втулки на износ и на наличие повреждений.

• Проверьте продольный рычаг на наличие изгибов и повреждений.

ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО РЫЧАГА

1. Для снятия втулки продольного рычага используйте следующие специальные инструменты:

• Устройство для снятия и установки втулки рычага (МВ992121)

• Основание втулки рычага (МВ992125)

2. Определите правильное направление установки втулки и ее положение в продольном рычаге.

(1) Установите втулку продольного рычага так, чтобы выступающий конец ее внутренней трубки был направлен внутрь автомобиля.

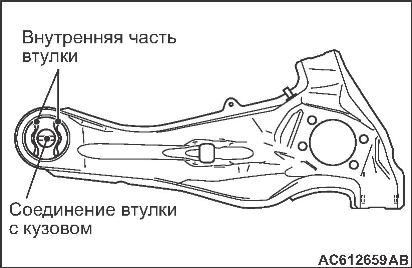

(2) Установите горизонтально деталь, соединяющую втулку продольного рычага с кузовом, и проследите, чтобы полость втулки была расположена так, как показано на рисунке.

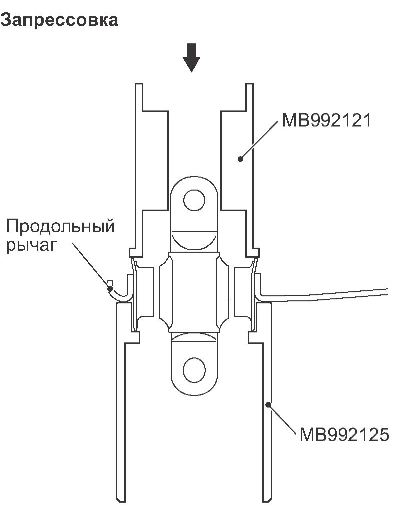

3. Для запрессовки втулки продольного рычага в положение, показанное на рисунке, используйте следующие специальные инструменты:

• Устройство для снятия и установки втулки рычага (МВ992121)

• Основание втулки рычага (МВ992125)
