Стойка передняя в сбореДЕМОНТАЖ И УСТАНОВКА ОСТОРОЖНО • У автомобиля с системой автоматической регулировки уровня фар до выполнения дальнейших операций отсоедините датчик высоты от нижнего рычага, чтобы избежать повреждения датчика (См. раздел «ГРУППА 54А» - «Датчик высоты» ). • Болтгайка со стабилизатором трения обозначен звездочкой (*/). При снятии детали убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

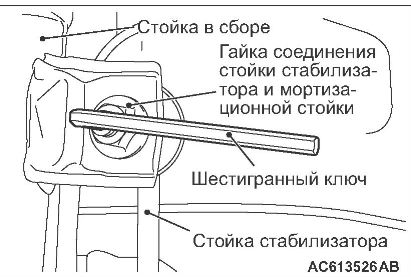

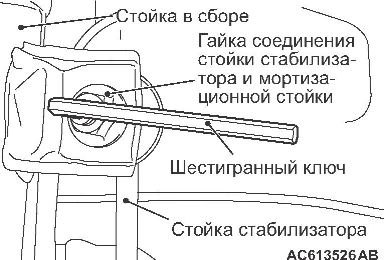

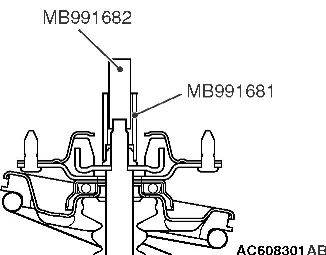

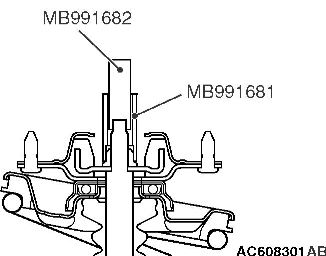

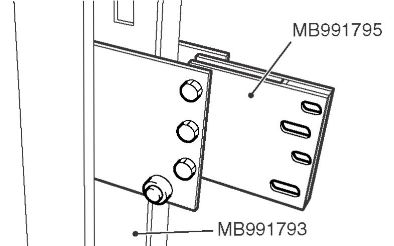

Последовательность демонтажа 1. Гайки соединения датчика высоты передней части кузова с нижним рычагом <У автомобилей с датчиком высоты> 2. Фиксатор датчика скорости колеса 3. Хомут тормозного шланга Последовательность демонтажа (Продолжение) 4. Гайка соединения стойки стабилизатора и амортизационной стойки 5. Соединение кулака и амортизационной стойки 6. Крепежные гайки стойки 7. Стойка в сборе СНЯТИЕ ГАЙКИ СОЕДИНЕНИЯ СТОЙКИ СТАБИЛИЗАТОРА И АМОРТИЗАЦИОННОЙ СТОЙКИ Для снятия гайки соединения стойки стабилизатора и амортизационной стойки используйте шестигранный ключ как показано на рисунке. ТОЧКА ОБСЛУЖИВАНИЯ ПРИ УСТАНОВКЕ УСТАНОВКА ГАЙКИ СОЕДИНЕНИЯ СТОЙКИ СТАБИЛИЗАТОРА И АМОРТИЗАЦИОННОЙ СТОЙКИ Для установки гайки соединения стойки стабилизатора и амортизационной стойки используйте шестигранный ключ как показано на рисунке. ОСМОТР • Проверьте амортизационную стойку на наличие утечек масла. • Проверьте стойку в сборе на наличие повреждений и деформаций. разборка и сборка Последовательность разборки 1. Гайка стойки (самоконтрящаяся гайка) 2. Опора стойки в сборе 3. Подшипник 4. Верхняя опорная чашка 5. Верхняя подушка пружины 6. Резиновый буфер 7. Винтовая пружина 8. Трубка пружины 9. Стойка в сборе СНЯТИЕ ГАЙКИ СТОЙКИ (САМОКОНТРЯЩЕЙСЯ ГАЙКИ) 1. Установите специальное крепление А (МВ991795) на специальный съемник пружин (МВ991793) как показано на рисунке. 2. Для фиксации стойки в сборе используйте следующие специальные инструменты: • Съемника пружин (МВ991793) • Крепления А (МВ991795) • Верхней опоры (МВ991794) • Фиксатора (МВ991830) ПРИМЕЧАНИЕ: Закрепите стойку в сборе снятыми с автомобиля болтами и гайками, затянув их вручную с небольшим усилием. 3. Зафиксировав стойку в необходимом положении, сожмите винтовую пружину с помощью съемника пружин примерно на 5 мм ОСТОРОЖНО Самоконтрящаяся гайка штока внутри стойки может быть ослаблена. Не используйте ключ ударного действия для ослабления гайки стойки (самоконтрящейся гайки). 4. Для ослабления гайки стойки (самоконтрящейся гайки) используйте следующие инструменты: • Ключ (МВ991681) • Головку (МВ991682) СНЯТИЕ СТОЙКИ В СБОРЕ ОСТОРОЖНО Используйте защитные очки. Газ, находящийся в стойке, безвреден, но в его выходящем потоке могут содержаться частицы высверленного материала. Перед утилизацией стойки вытяните из нее шток, положите стойку на ровную поверхность и выпустите газ, просверлив отверстие диаметром около 3 мм в точке, указанной на рисунке. ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ 1. Плотно вставьте пружину в трубку пружины. 2. Установите пружину с трубкой так, чтобы нижний конец пружины разместился в соответствующем ему по форме гнезде стойки. УСТАНОВКА ПОДШИПНИКА СТОЙКИ ОСТОРОЖНО Установите подшипник стойки без признаков повреждения. УСТАНОВКА ГАЙКИ СТОЙКИ (САМОКОНТРЯЩЕЙСЯ ГАЙКИ) 1. Убедитесь, что оба конца пружины размещены в соответствующих им по форме пазах опорных чашек. 2. Совместите отверстие в нижней опорной чашке пружины с отверстием в ее верхней опорной чашке. ПРИМЕЧАНИЕ: Для облегчения этой операции используйте прямую трубку ОСТОРОЖНО Следите, чтобы рука не оказалась зажатой в пружине при совмещении штока с отверстием верхней опоры в процессе сжатия пружины. 3. Пропуская шток стойки сквозь отверстие верхней опоры, медленно сожмите пружину вручную с помощью специальных инструментов: • Съемника пружин (МВ991793) • Крепления А (МВ991795) • Верхней опоры (МВ991794) • Фиксатора (МВ991830) ОСТОРОЖНО Самоконтрящаяся гайка штока внутри стойки может быть ослаблена. Не используйте ключ ударного действия для ослабления гайки стойки (самоконтрящейся гайки). 4. Для затяжки гайки стойки (самоконтрящейся гайки) с приложением нормативного момента затяжки используйте следующие специальные инструменты: • Ключ (МВ991681) • Головку (МВ991682) Момент затяжки: 60 ± 9 Нм |
